WPDS型蝸輪蝸桿減速機的灰鑄鐵具有很好的鑄造性能和減振性能。為了便于軸系部件的安裝和拆卸，箱體制成沿軸心線水平剖分式。上箱蓋和下箱體用螺栓聯接成一體。軸承座的聯接螺栓應盡量靠近軸承座孔，而軸承座旁的凸臺，應具有足夠的承托面，以便放置聯接螺栓，并保證旋緊螺栓時需要的扳手空間。為保證箱體具有足夠的剛度，在軸承孔附近加支撐肋。為保證WPDS型蝸輪蝸桿減速機的減速器安置在基礎上的穩定性并盡可能減少箱體底座平面的機械加工面積，箱體底座一般不采用完整的平面。

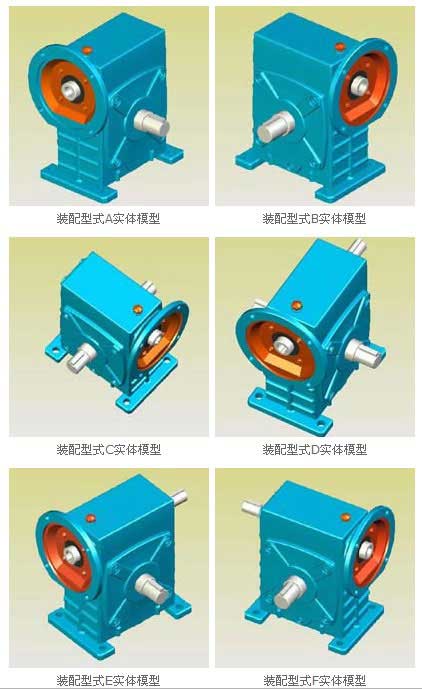

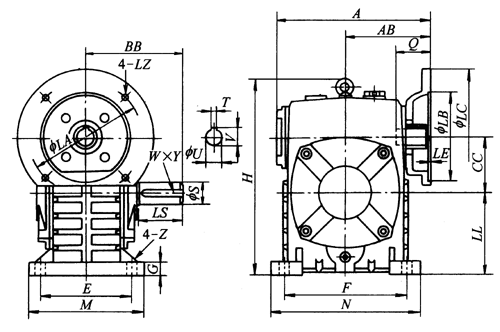

WPDS50、WPDS60、WPDS70、WPDS80、WPDS100、WPDS120、WPDS135、WPDS155、WPDS175、WPDS200、WPDS250、型WPDS型蝸輪蝸桿減速機的減速器主要尺寸
|
規格
|
輸入功率/kW
|
減速比
|
A
|
AB
|
BB
|
CC
|
H
|
HL
|
LL
|
M
|
N
|
E
|
F
|
G
|
Z
|
|
50
|
0.18
|
1/10
1/15
1/20
1/25
1/30
1/40
1/50
1/60
|
151
|
83
|
97
|
50
|
176
|
50
|
80
|
120
|
140
|
95
|
110
|
15
|
12
|
|
60
|
0.37
|
167
|
91
|
112
|
60
|
204
|
60
|
90
|
130
|
150
|
105
|
120
|
20
|
12
|
|
|
70
|
0.37
|
200
|
109
|
131
|
70
|
236
|
70
|
105
|
150
|
190
|
115
|
150
|
20
|
15
|
|
|
0.75
|
202
|
111
|
|||||||||||||
|
80
|
0.75
|
225
|
125
|
142
|
80
|
268
|
80
|
120
|
170
|
220
|
135
|
180
|
20
|
15
|
|
|
1.5
|
|||||||||||||||
|
100
|
1.5
|
280
|
148
|
169
|
100
|
336
|
100
|
150
|
190
|
270
|
155
|
220
|
25
|
15
|
|
|
120
|
2.2
|
333
|
181
|
190
|
120
|
430
|
120
|
180
|
230
|
320
|
180
|
260
|
30
|
18
|
|
|
3.0
|
|||||||||||||||
|
135
|
3.0
|
375
|
202
|
210
|
135
|
480
|
135
|
215
|
250
|
350
|
200
|
290
|
30
|
18
|
|
|
4.0
|
|||||||||||||||
|
155
|
5.5
|
448
|
247
|
252
|
155
|
531
|
135
|
235
|
275
|
390
|
220
|
320
|
35
|
21
|
|
|
175
|
5.5
|
481
|
262
|
262
|
175
|
600
|
160
|
260
|
310
|
430
|
250
|
350
|
40
|
21
|
|
|
7.5
|
|||||||||||||||
|
200
|
11.0
|
543
|
285
|
305
|
200
|
666
|
175
|
290
|
360
|
480
|
290
|
390
|
40
|
24
|
|
|
250
|
11.0
|
615
|
330
|
360
|
250
|
800
|
200
|
350
|
460
|
560
|
380
|
480
|
45
|
28
|
|
|
15.0
|
|
規格
|
輸入功率/kW
|
減速比
|
電機法蘭
|
輸入孔
|
輸出軸
|
質量m/kg
|
||||||||
|
LA
|
LB
|
LC
|
LE
|
LZ
|
Q
|
U
|
T×V
|
LS
|
S
|
W×Y
|
||||
|
50
|
0.18
|
1/10
1/15
1/20
1/25
1/30
1/40
1/50
1/60
|
115
|
95
|
140
|
4
|
M8
|
31
|
11
|
4×12.8
|
40
|
17
|
5×3
|
8
|
|
60
|
0.37
|
130
|
110
|
160
|
4
|
M8
|
33
|
14
|
5×16.3
|
50
|
22
|
6×3.5
|
11
|
|
|
70
|
0.37
|
130
|
110
|
160
|
4
|
M8
|
40
|
14
|
5×16.3
|
60
|
28
|
8×4
|
17
|
|
|
0.75
|
165
|
130
|
200
|
M10
|
42
|
19
|
6×21.8
|
|||||||
|
80
|
0.75
|
165
|
130
|
200
|
4.5
|
M10
|
48
|
19
|
6×21.8
|
65
|
32
|
10×5
|
22
|
|
|
1.5
|
52
|
24
|
8×27.3
|
|||||||||||
|
100
|
1.5
|
165
|
130
|
200
|
4.5
|
M10
|
52
|
24
|
8×27.3
|
75
|
38
|
10×5
|
38
|
|
|
120
|
2.2
|
215
|
180
|
250
|
5
|
M12
|
63
|
28
|
8×31.3
|
85
|
45
|
14×5.5
|
64
|
|
|
3.0
|
||||||||||||||
|
135
|
3.0
|
215
|
180
|
250
|
5
|
M12
|
63
|
28
|
8×31.3
|
95
|
55
|
16×6
|
85
|
|
|
4.0
|
||||||||||||||
|
155
|
5.5
|
265
|
230
|
300
|
5
|
M12
|
83
|
38
|
10×41.3
|
110
|
60
|
18×7
|
118
|
|
|
175
|
5.5
|
265
|
230
|
300
|
5
|
M12
|
83
|
38
|
10×41.3
|
110
|
65
|
18×7
|
165
|
|
|
7.5
|
||||||||||||||
|
200
|
11.0
|
300
|
250
|
350
|
6
|
M16
|
114
|
42
|
12×45.3
|
125
|
70
|
20×7.5
|
236
|
|
|
250
|
11.0
|
300
|
250
|
350
|
6
|
M16
|
114
|
42
|
12×45.3
|
155
|
90
|
25×9
|
396
|
|
|
15.0
|
||||||||||||||
